Projets
Au plus près
des projets.
Réalisations professionnelles et projets d’ingénierie : installations électriques, automatisme, supervision et maintenance.
Projet 01

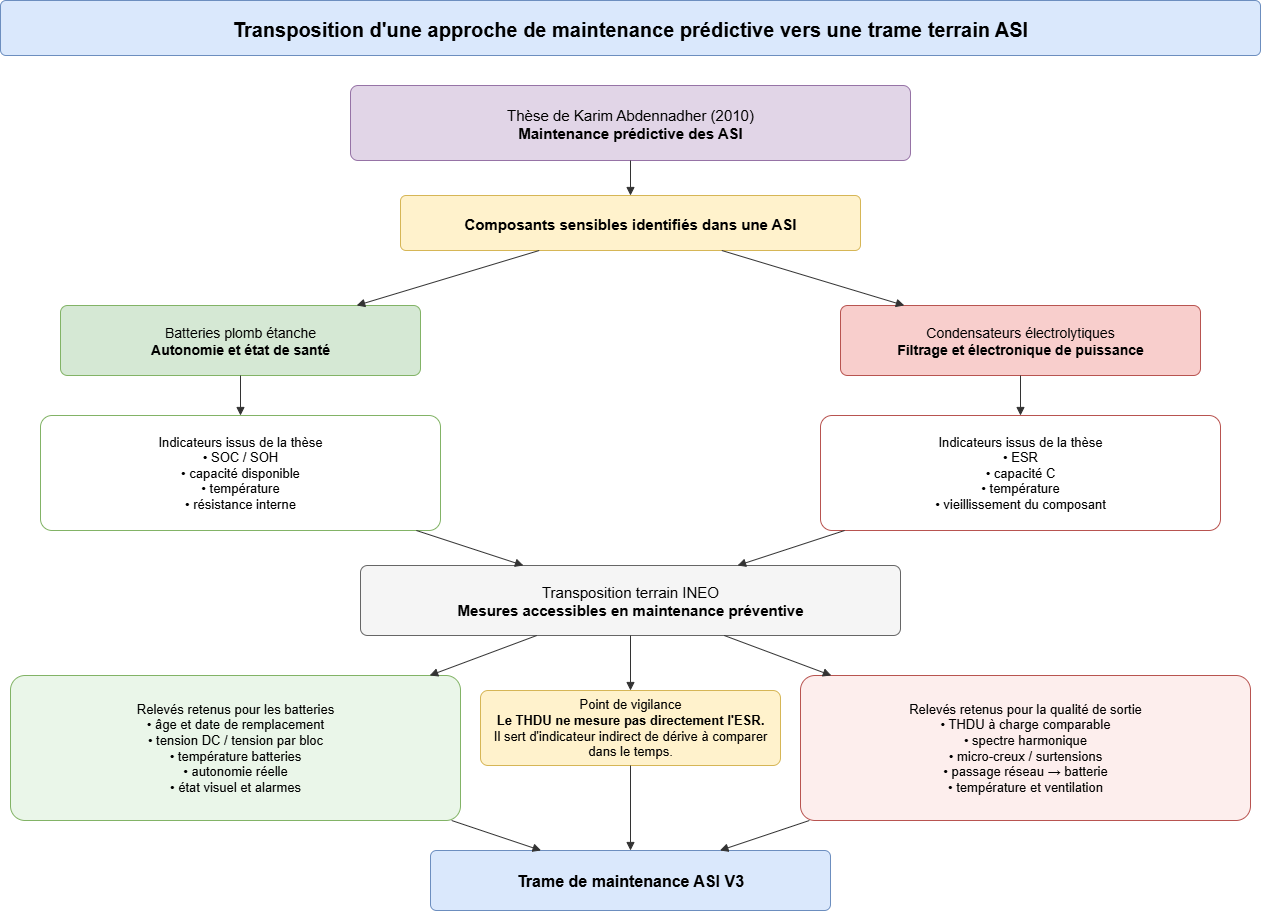

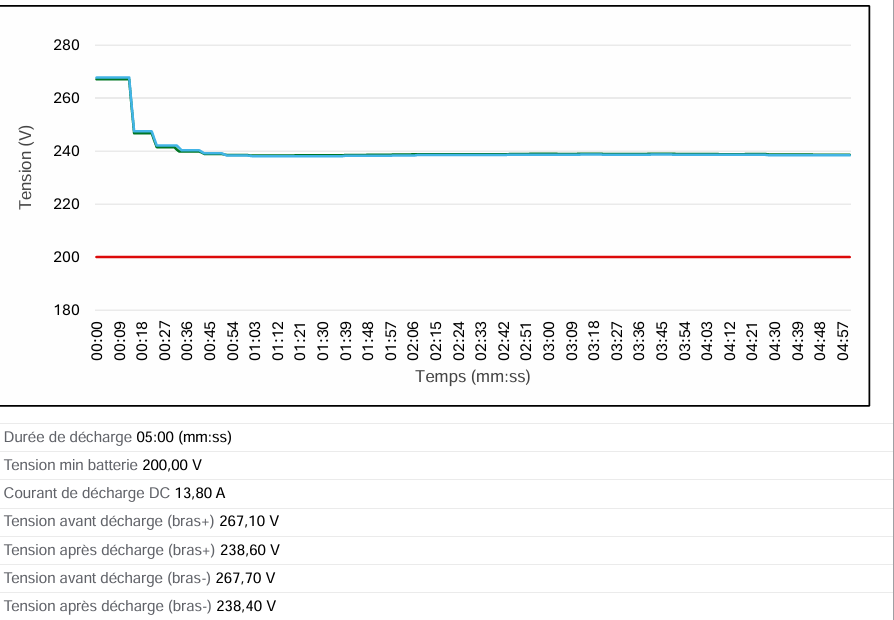

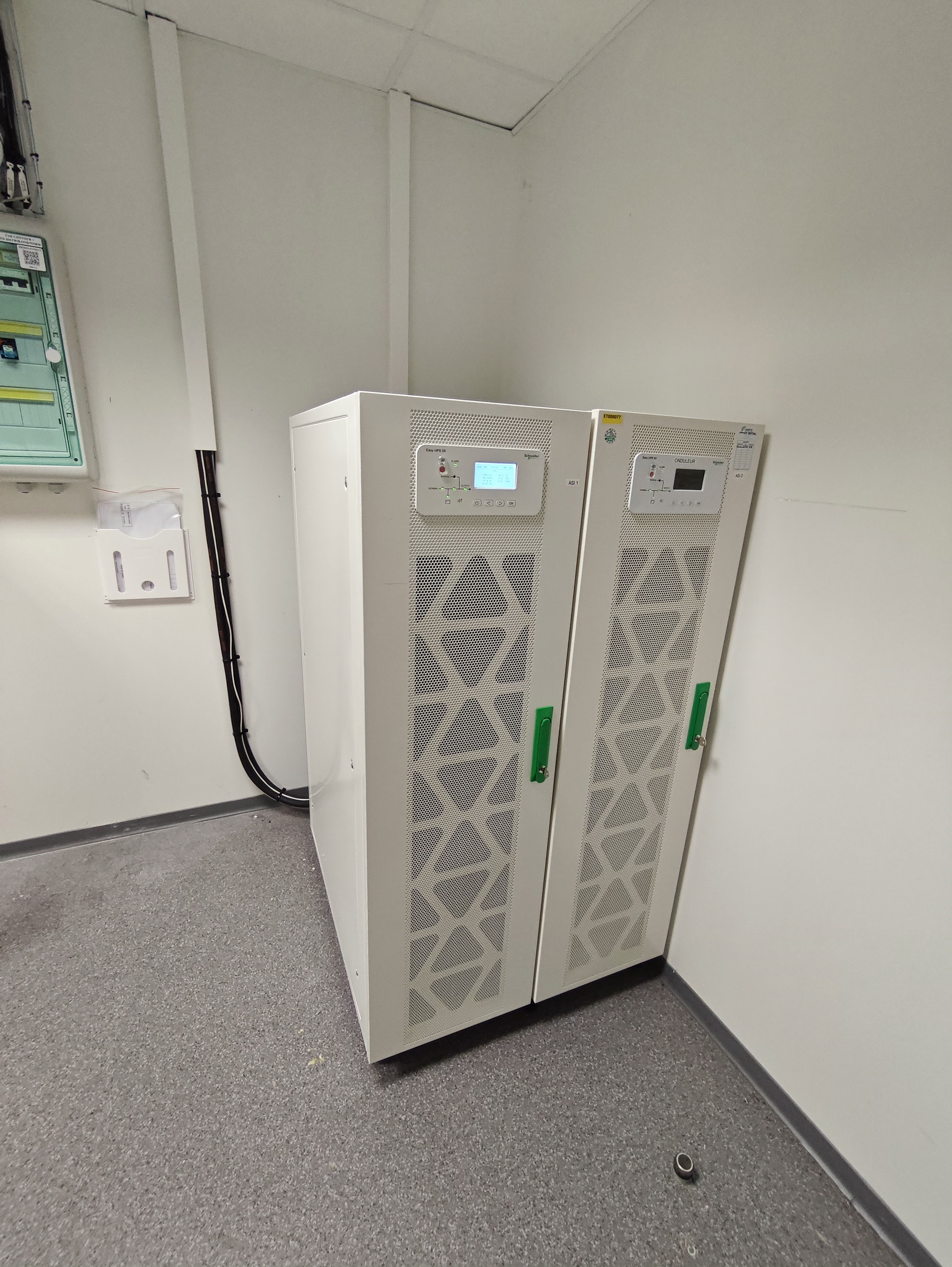

Sécurisation de l’alimentation des baies serveurs

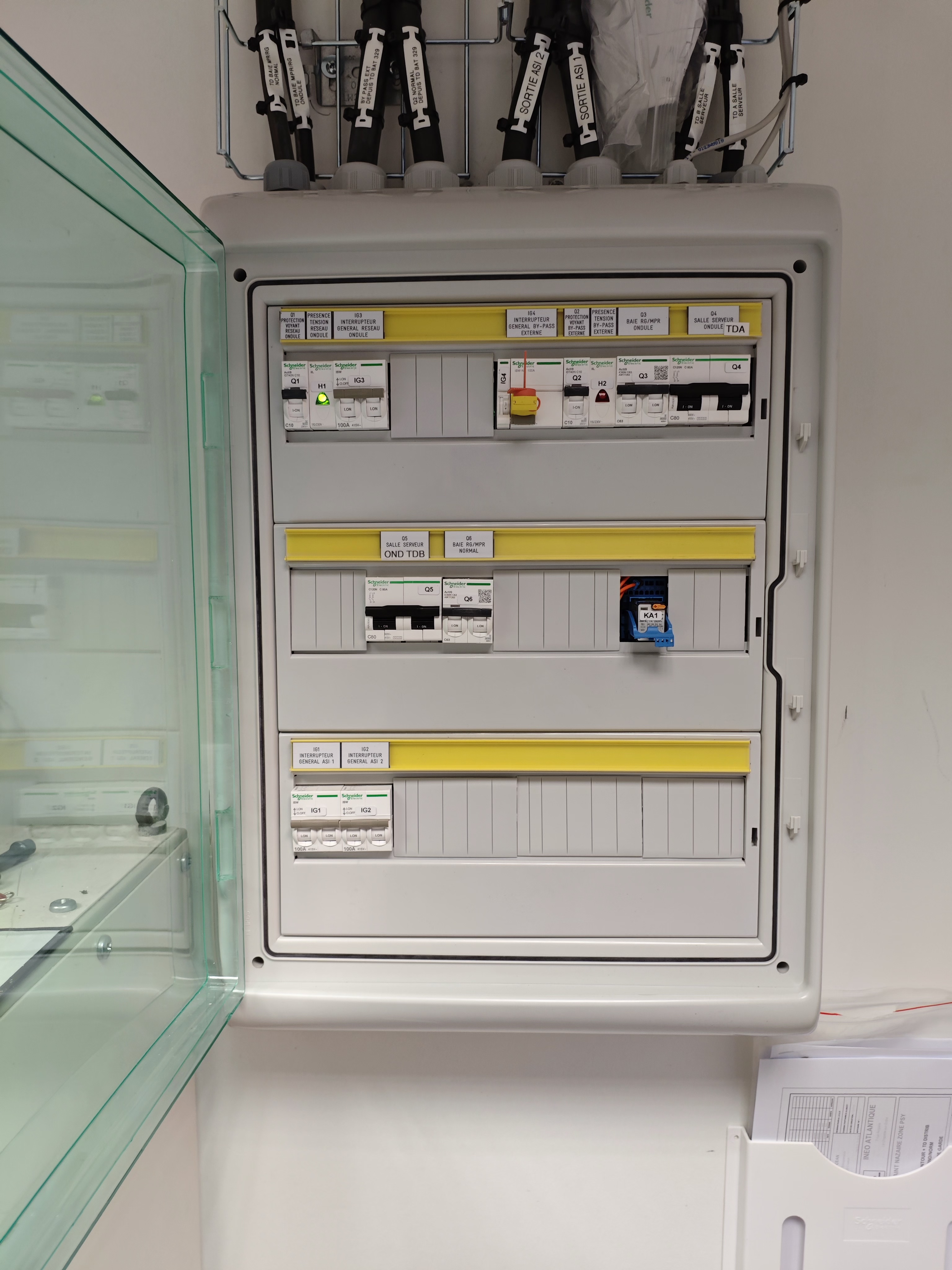

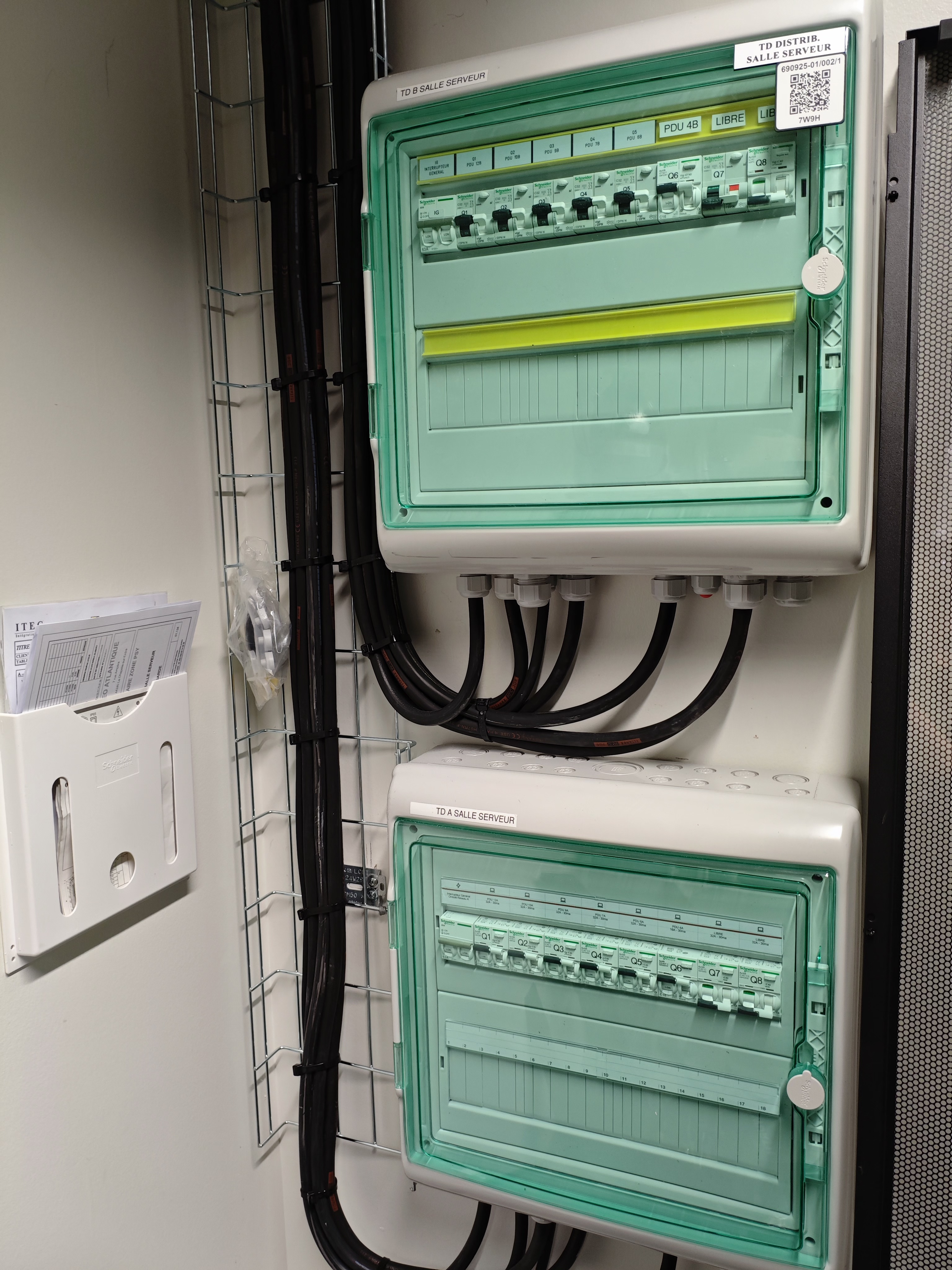

Mise en place d’une architecture redondante reposant sur deux ASI, des tableaux de distribution dédiés et un dispositif de contournement externe.
Projet 02

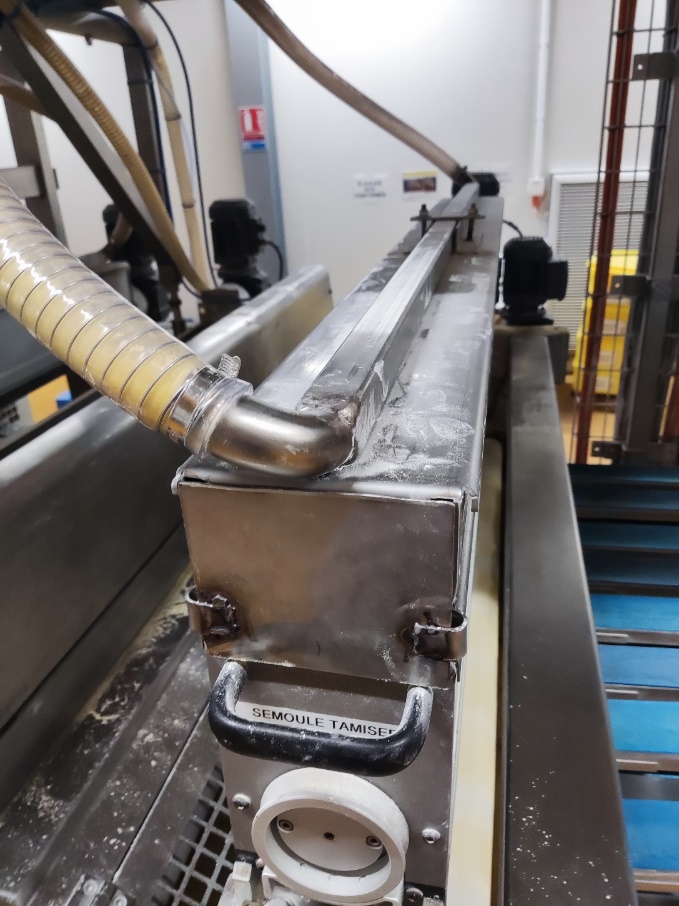

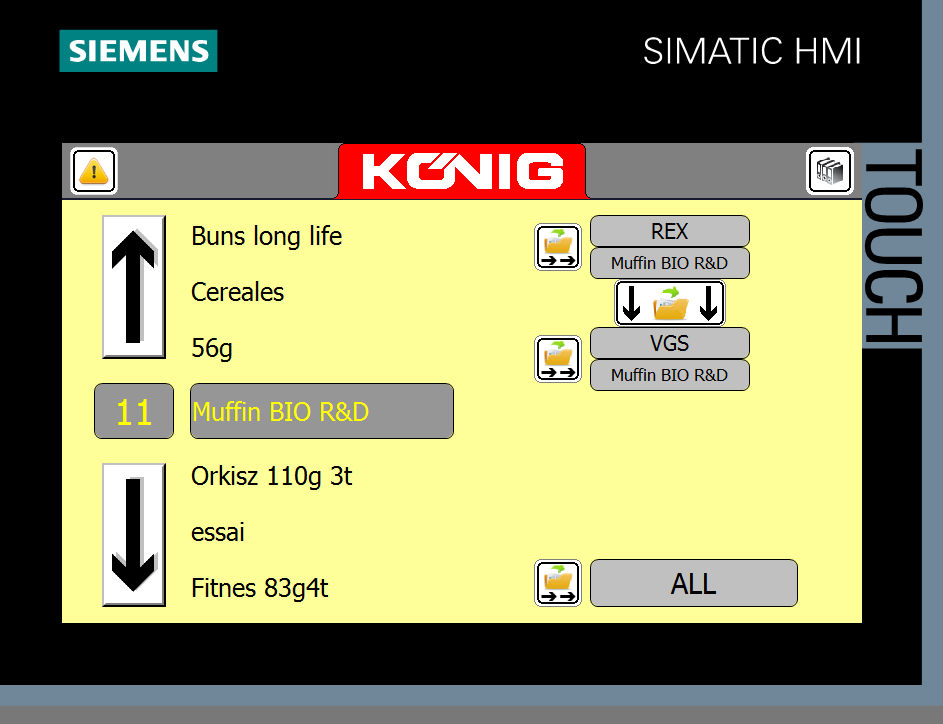

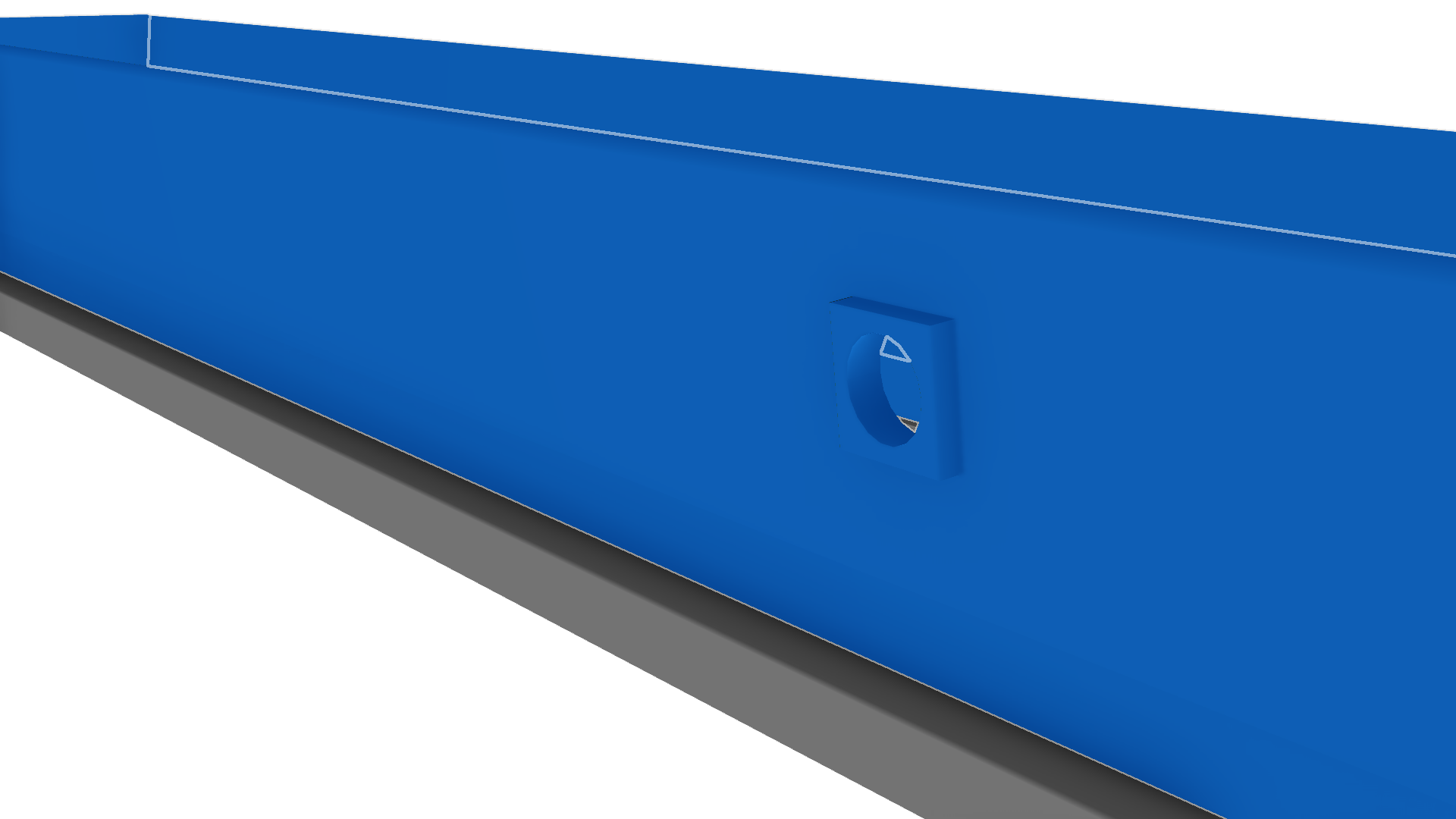

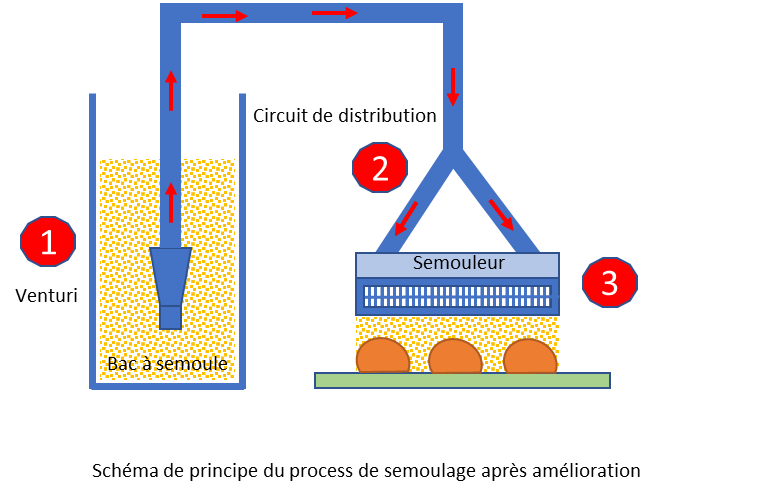

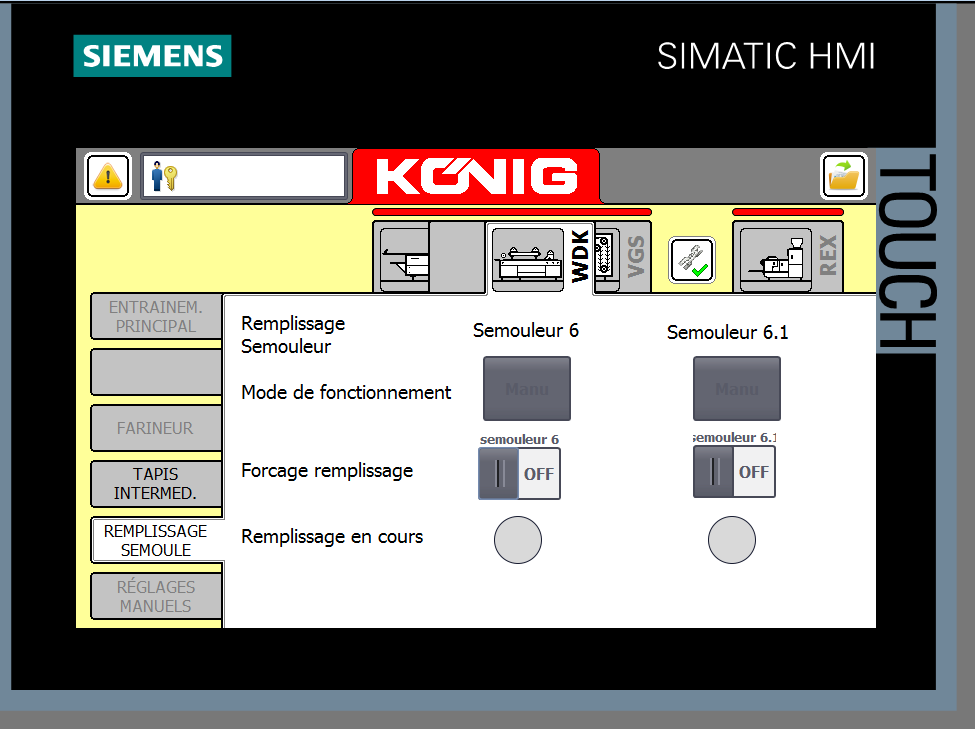

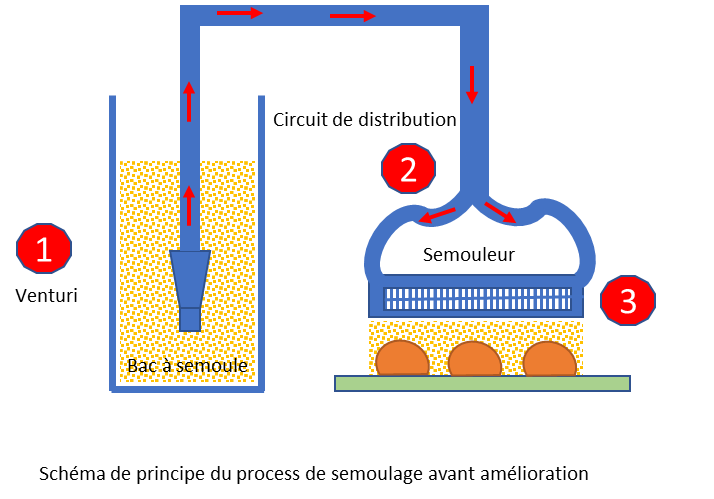

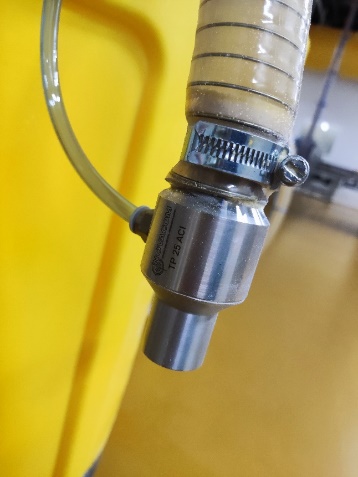

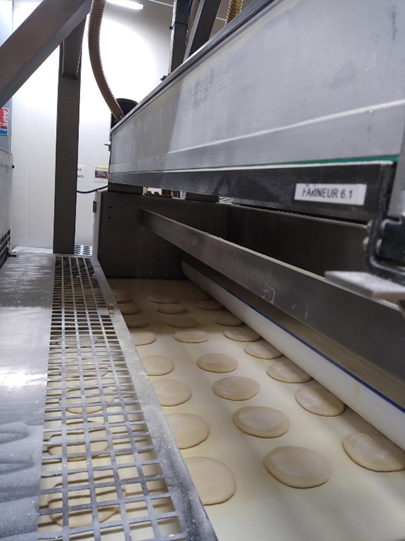

Étude d’un remplissage automatisé de semoule

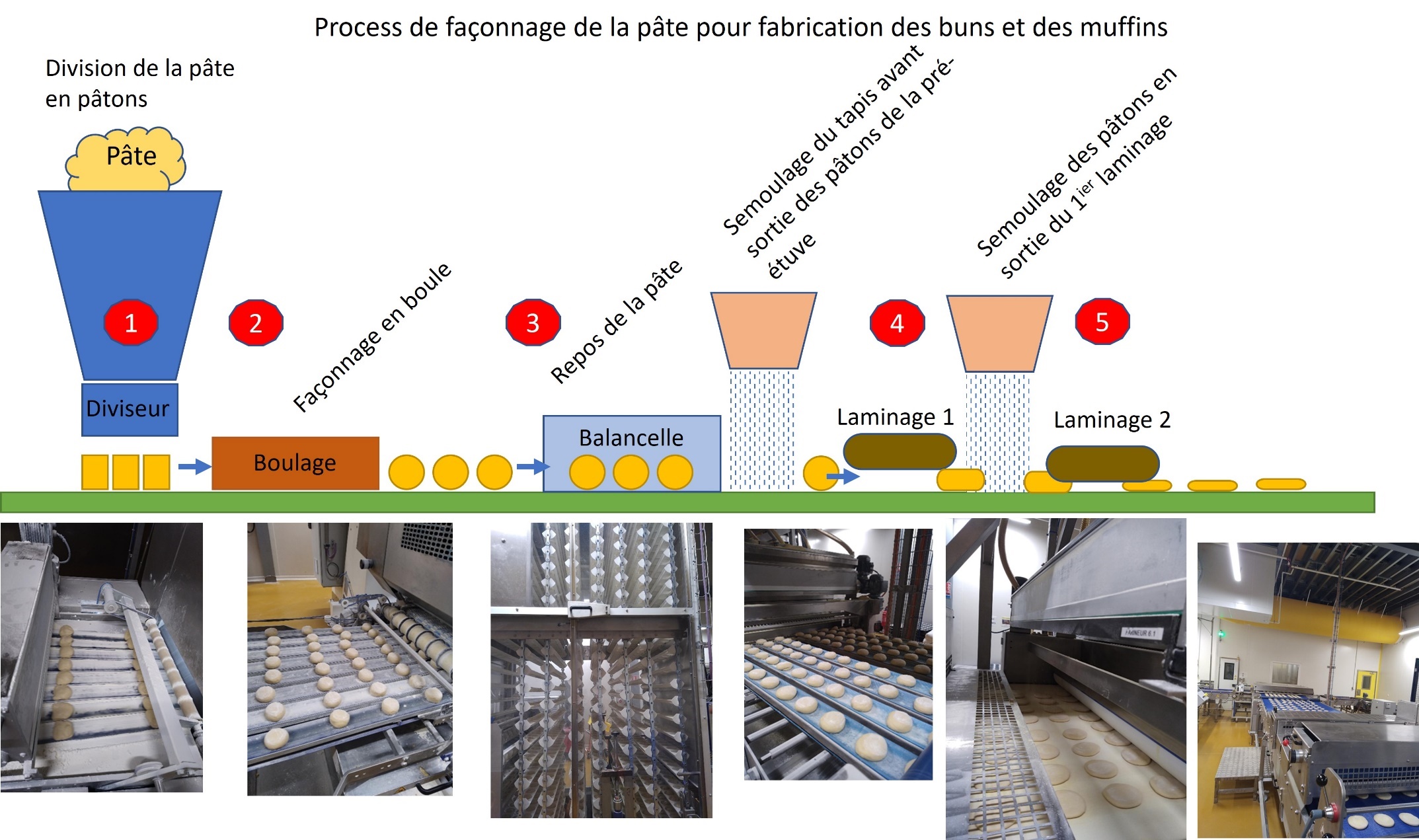

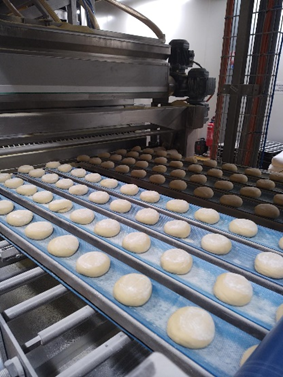

Étude menée sur deux semouleurs d’une ligne de muffins afin de réduire la manutention, fiabiliser la distribution et préparer un fonctionnement automatique lié aux recettes.
Projet 03
Projoodle : automatisation des rapports mensuels
Un outil JavaScript pour collecter les interventions clôturées, sélectionner une période et produire un CSV compatible Excel ou un rapport client enregistrable en PDF.
Illustrations reconstituées à partir de l’outil et de son rapport, avec des données fictives. Cliquez sur une image pour l’agrandir.
Tester la démonstration ↗ Revenir à la fiche du projet →Projet 04 · Polytech Nantes · 2025
Contrôle-commande d’une centrale électrique.

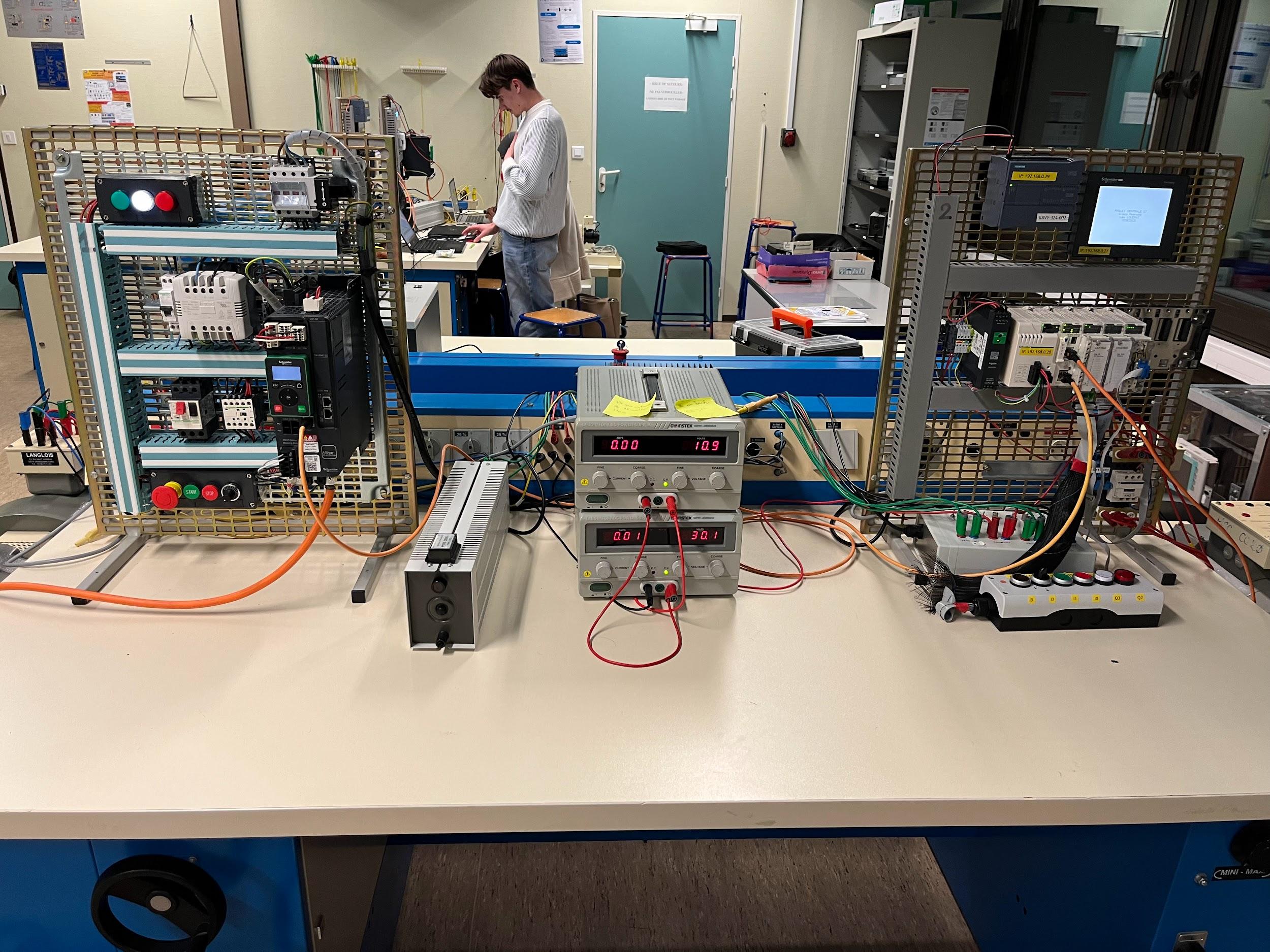

Du fonctionnement des machines à l’interface opérateur : concevoir et tester le pilotage d’un banc pédagogique de production électrique.
Projet réalisé en binôme avec Simon Pedrono, avec une contribution à parts égales.
L’objectif
Piloter une génératrice synchrone entraînée par un moteur asynchrone, suivre les grandeurs électriques et mettre en œuvre les protections du banc. L’interface doit servir à la fois à la conduite, à la surveillance et à la maintenance.
Le travail de l’équipe
Nous avons développé le programme automate, établi les communications avec le variateur et l’IHM, puis créé les vues de conduite, de monitoring, d’alarmes et de maintenance. Nous avons également étudié une estimation de la puissance active pour composer avec les limites d’acquisition du matériel.
Les résultats
Une IHM fonctionnelle, des échanges entre les équipements et des essais de protections consignés dans des procès-verbaux. Les tests sur banc ont permis de vérifier les réactions à différents défauts électriques et de confronter les choix de conception au comportement réel du système.
Compétences mobilisées : électrotechnique, programmation automate, communication industrielle, conception d’IHM et validation expérimentale.
Visuels extraits du rapport de projet du binôme. Cliquez sur une image pour l’agrandir.
Revenir à la présentation →Projet 05 · Polytech Nantes · 2026
Automatisation et supervision d’une cellule de tri.
Faire communiquer une maquette FESTO, un automate Siemens et une supervision web pour piloter le procédé et accéder aux informations de diagnostic.
Projet réalisé avec Ronan Loyer et Simon Pedrono, avec une contribution à parts égales.
L’objectif

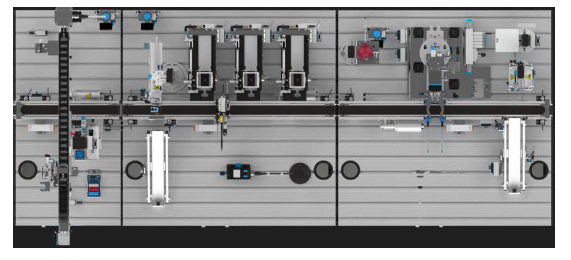

Identifier et orienter des pièces métalliques et plastiques à l’aide d’un convoyeur et d’un poste de transfert pneumatique. Relier ce système à une interface permettant la conduite et l’observation de ses entrées/sorties.
Le travail de l’équipe

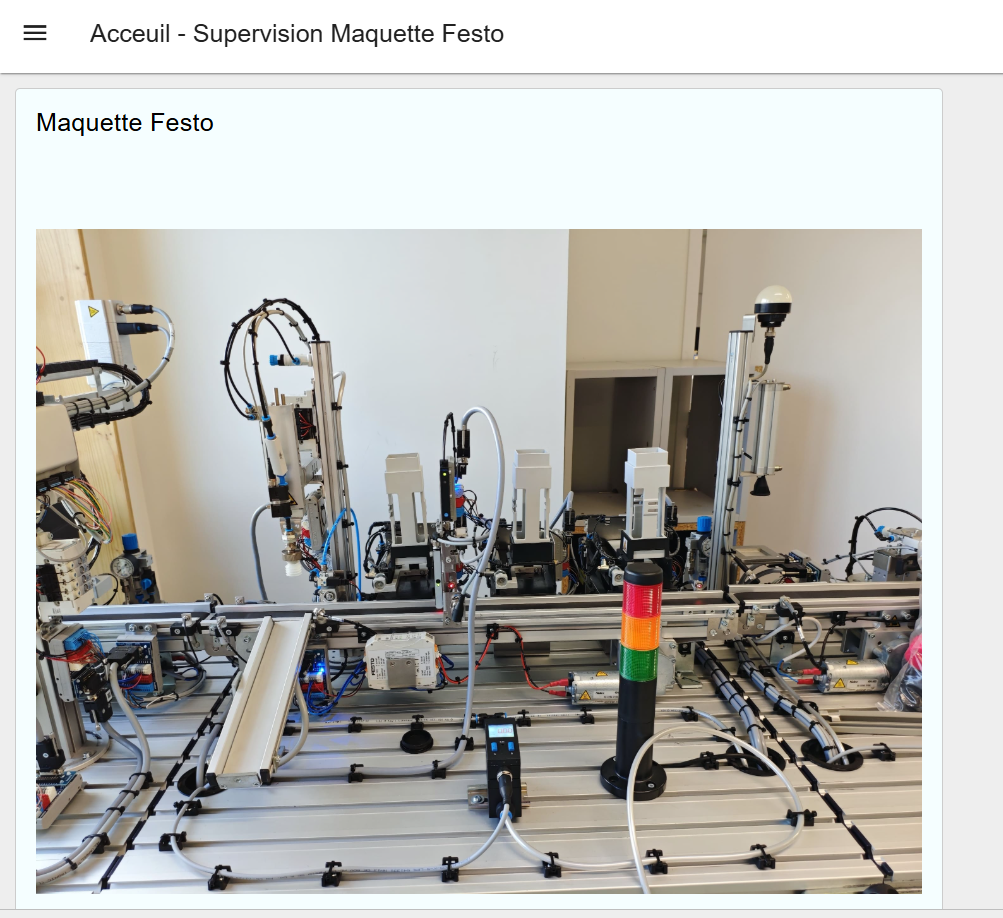

Nous avons structuré le programme en Grafcets parallèles, configuré le serveur OPC UA du S7-1200 et testé les échanges avec UA Expert. Nous avons créé la supervision sous Node-RED, étudié les échanges réseau avec Wireshark et réalisé les câbles d’interface entre l’automate et la maquette.
Les résultats

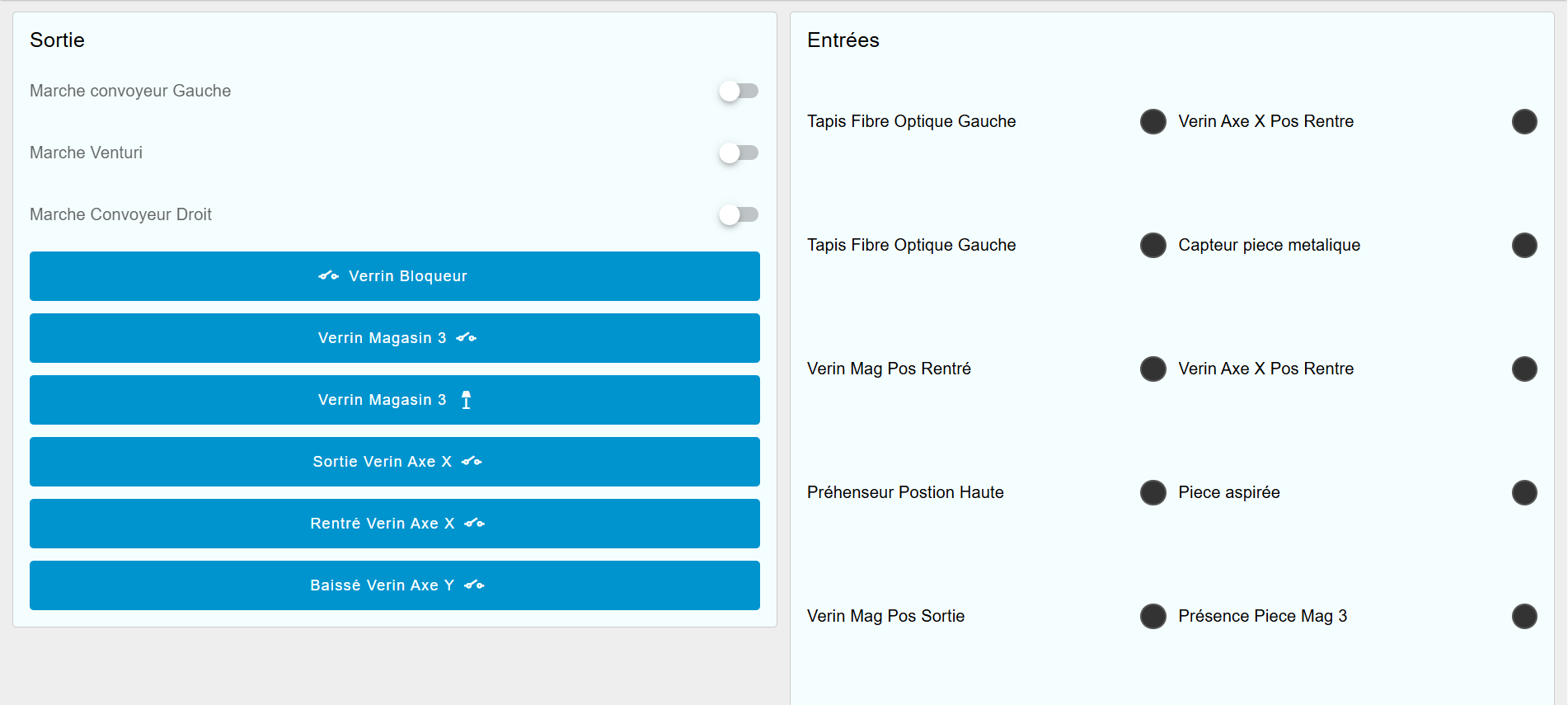

Un programme de tri, une supervision web avec vues de conduite et de maintenance, et des échanges de lecture/écriture avec l’automate. Les trois terminaux d’entrées/sorties ont été raccordés après repérage et contrôle fil à fil des câbles.
Compétences mobilisées : programmation séquentielle, interopérabilité, supervision web, analyse des communications et intégration électrique.
Visuels extraits du rapport collectif d’interopérabilité et d’interfaçage des systèmes de commande.
Revenir à la présentation →Projet 06 · Polytech Nantes · 2024
Supervision d’une station de pompage.
Traduire le besoin d’exploitation d’une station en programme automate et en interface opérateur, puis vérifier le fonctionnement en simulation.
Projet réalisé en binôme avec Simon Pedrono, avec une contribution à parts égales.
L’objectif
Gérer quatre pompes et les électrovannes alimentant un réservoir principal et un réservoir de secours. Adapter le pompage aux niveaux d’eau et permettre la commande individuelle des équipements en maintenance.
Le travail de l’équipe

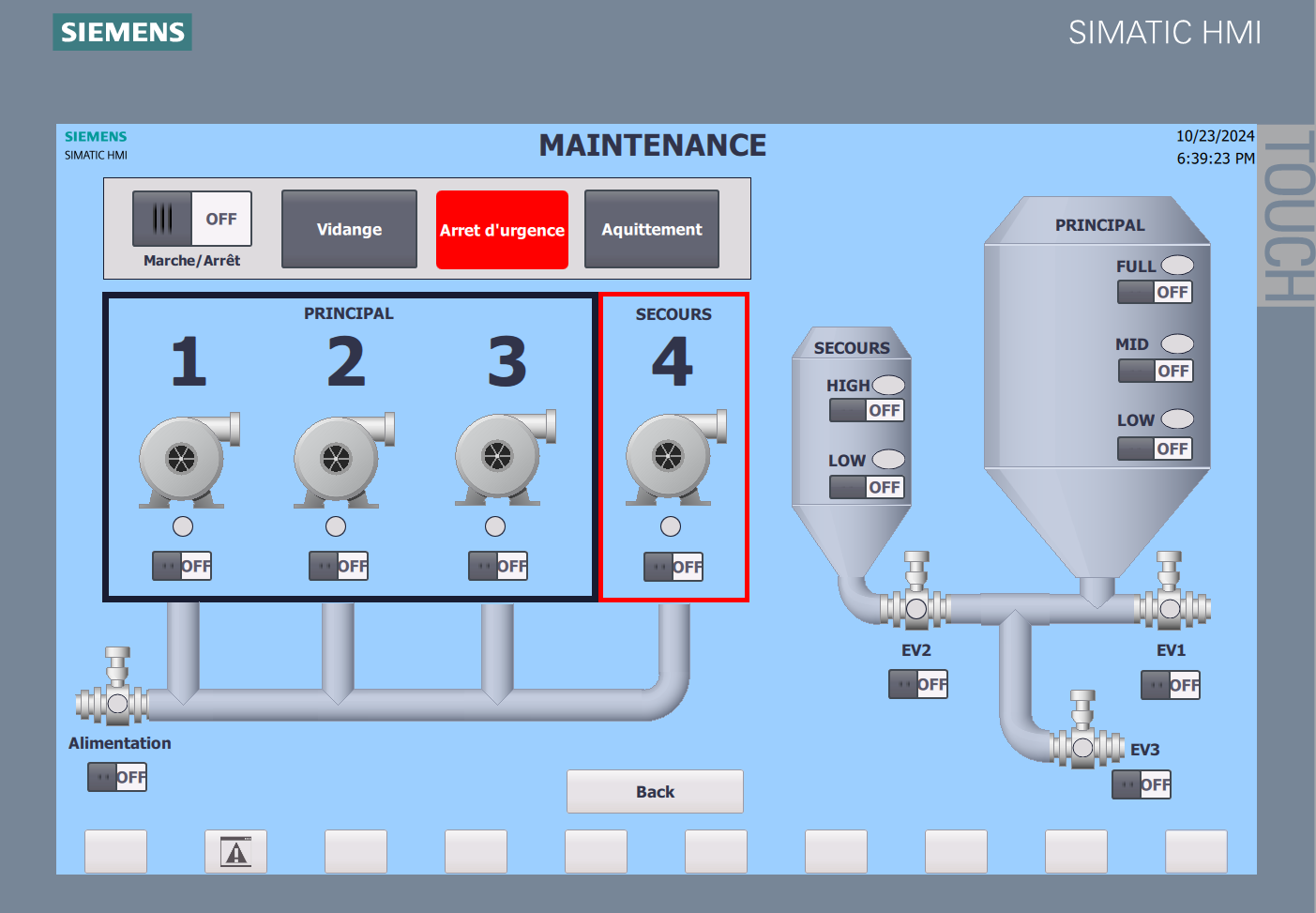

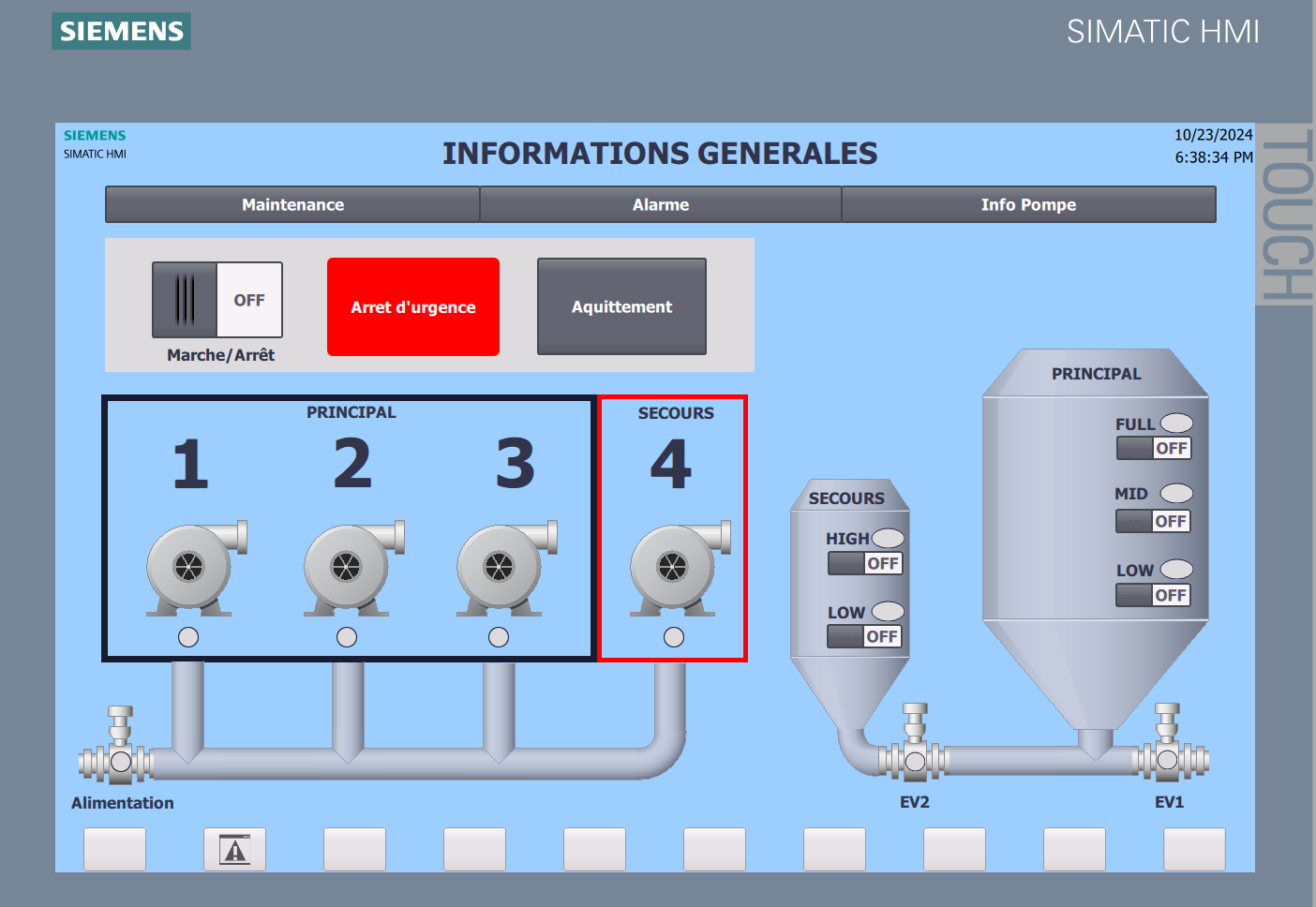

Nous avons mené l’analyse fonctionnelle, défini les variables et créé des blocs de commande réutilisables sous TIA Portal. L’IHM WinCC rassemble le synoptique, les états des équipements et un mode maintenance à accès restreint. Les scénarios de fonctionnement ont été consignés dans un procès-verbal de tests.
Les résultats
Le remplissage automatique des réservoirs et la commande indépendante des organes en maintenance ont été validés en simulation. Les essais ont aussi identifié les améliorations nécessaires sur les alarmes de marche à sec et la séquence de vidange.
Compétences mobilisées : analyse fonctionnelle, programmation modulaire, conception d’IHM, gestion des modes de marche et tests fonctionnels.
Captures de l’IHM extraites du rapport de supervision TIA Portal du binôme.
Revenir à la présentation →
